压力传感器的分类应用及注意事项

时间:2023-04-24 作者:炜盛科技本文网址:www.winsen-iot.net/index.php/chuanganqibaike/243.html 点击:

压力传感器的分类应用及注意事项

压力传感器,顾名思义就是能感受压力并转换成可用输出信号的传感器。压力传感器是工业实践中更为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、陶瓷压阻式压力传感器、扩散硅压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器等。但应用更为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,可以和应变式传感器相兼容。

应用领域

陶瓷压阻式压力传感器广泛地应用在:过程控制、环境控制、液压和气动设备、伺服阀门和传动、化学制品和化学工业及医用仪表等众多领域。

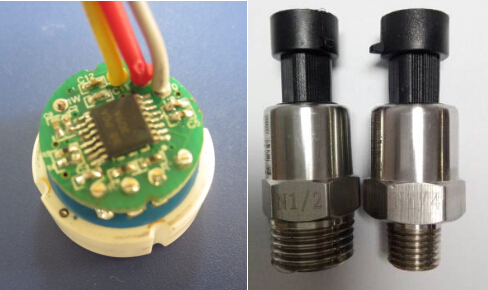

下面是炜盛科技在陶瓷压力传感器的基础上制作的陶瓷压阻式压力模组和陶瓷压阻式压力变送器,分为标准电流4-20mA输出和标准电压0.5V— 4.5V输出,并可为客户提供定制。

应用注意事项

1、安装陶瓷压力传感器时,在芯体的引线面务必要加装尼龙垫圈,使芯体受力均匀,避免零点不稳定。

2、焊接引出线前,请使用加热台预热芯体,增加焊点的可焊性,焊点长时间受热会降低焊盘附着力。焊接时请采用不大于60W的尖头烙铁焊接。

3、传感器蓝膜部分不能碰划,划伤蓝膜会破坏内部电路,会引起性能不稳定。

4、请选用合适的量程,以免使用时过压造成损坏。
